Редуктор тиску 1/2 мембранний Caleffi 535040 (статика + динаміка)

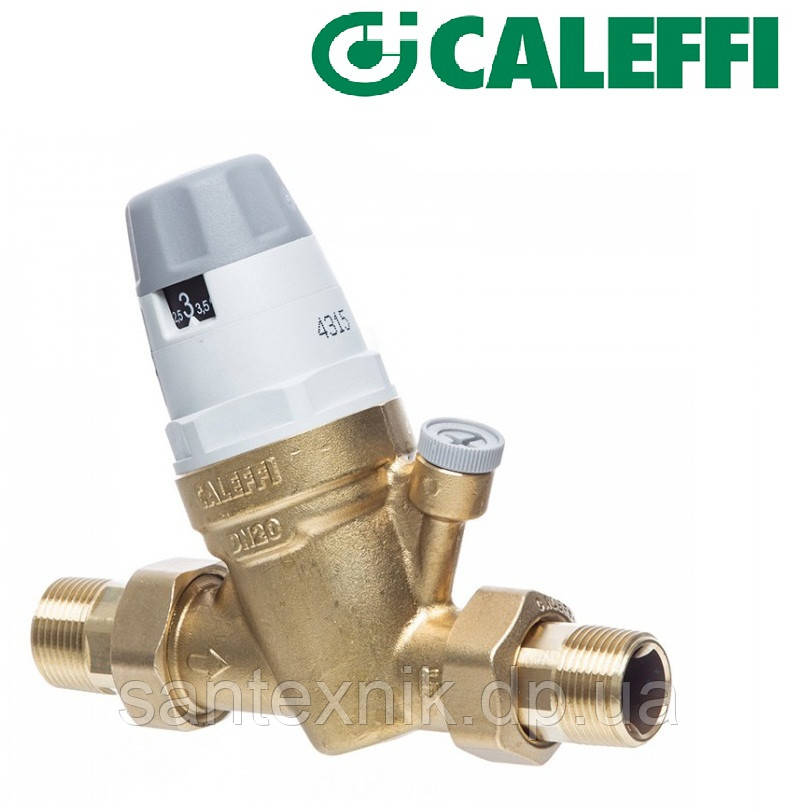

Редуктор тиску Caleffi 535040 1/2

Редуктор Caleffi 1/2" - редукційний клапан тиску для холодної води з моноблучний картридж і індикатор попередньої регуляції. У цій моделі редуктора є в комплекті накидні гайки, а також є можливість підключити манометр.

Редуктор Калеффі 535040 знижує і стабілізує тиск на входження міської мережі, яка зазвичай виявляється занадто високим і зміненим для правильного використання на побутових системах.

Для редуктора серії 5350 передбачено передварне налаштування. Редукційний клапан тиску може бути встановлено на потрібне значення тиску перед його встановкою за допомогою регуляції тиску з індикатором налаштування тиску. Після встановлення тиску в системі буде автоматично налаштовуватися на вказану позицію.

Принцип роботи:
Реукційний клапан тиску базує свою роботу на рівновазі двох протилежних сил: штовхання пружини в напрямку відкриття затвору і штовхання мембрани в напрямку закриття закриту.

Реукційний клапан тиску можна встановлювати на вертикальну або горизонтальну трубу. Але його не можна встановлювати у перевернутому вигляді.

Переваги редуктора тиску Caleffi 535040:
1. Попереднє налаштування
Реукційні клапани тиску 5350 обладнані регулятором і індикатором налаштування тиску, який видно з обох боків. Цей індикатор тиску працює за принципом поетапного збільшення, тому тиск може регулюватися безперервно зі значеннями, що показуються з кроком 0,5 бар. Таким чином, тиск у системі можна заздалегідь встановити на потрібне значення, навіть перед встановкою редукційного клапана тиску.
2. Компенсаційне сідло
Реукційні клапани тиску Caleffi обладнані компенсаційними сідлами. Це означає, що задане значення тиску залишається сталою незалежно від змін значення тиску на вході.
3. Низький гідравлічний опір
Внутрішня гідродинамічна структура редукційного клапана тиску дозволяє досягти дуже низького гідравлічному опору, навіть якщо відкрито велику кількість точок водорозбору.
4. Робочий тиск
Зона, яка піддається тиску на вході, створена таким чином, що може працювати навіть при високому тиску. Антиекструзионні кільця з ПТФЕ на компенсуючому поршневі забезпечують безперервне використання клапана при стисканні на вході до 25 атм.
5. Розміщені матеріали.
Центральний суппорт містить рухомі деталі, виготовлені з пластмасового матеріалу з низьким коефіцієнтом прилипання. Це рішення призводить до мінімуму освіти відкладання накипі, яка є основною причиною поломок.
6. З’єднаний автономний картридж

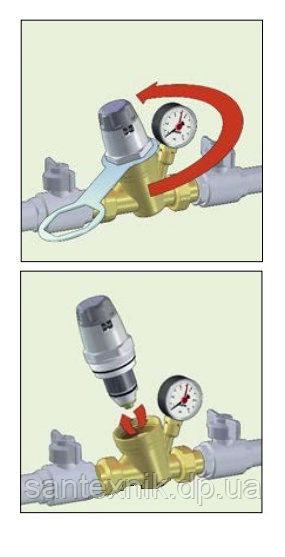

Картрідж, що містить мембрану, сітківний фільтр, сідло, затвор і компенсаційний поршей, є попередньо зібраним автономним блоком з кришкою і може бути видалений з метою полегшення процедур ревізії та технічного обслуговування. Спеціальна конструкція регулятора елементу не потребує зміни вказаного значення тиску, яке можна залишити, як є.
6. Сертифікація.
Реукційні клапани тиску серії 5350 схвалені SVGW, DVGW, WRAS та ACS відповідно до специфікації європейського стандарту EN 1567.
7. Можливості з' єднання манометр (редуктор складається без манометра, манометр можна докупити, посилання на товар буде показано нижче товарної позиції)

Режим роботи при водорозбірі:
Коли вихідний отвір водорозбору відкривається на системі водопостачання, сила дії пружини стає більше сили мембрани; затвор рухається вниз, відкриваючи клапан для потоку води. Чим більше споживання води, тим нижчий тиск під мембраною, що призводить до більшого потоку води через клапан.

Режим роботи без водорозбору:
Коли вихідний отвір водорозбору закривається, тиск на виході підвищується і штовхає мембрану вгору. Це призводить до того, що трубка закриває клапан для проходу води і підтримує постійний тиск на заданому значенні. Мінімальна різниця на користь сили, доданої мембраною, у порівнянні з силою пружини призводить до закриття пристрою.

За допомогою регулятора в редукторе Caleffi Ви можете виставити тиск до необхідного значення від 1 до 6 бар. Заводське налаштування - 3 бар.

Корпус і внутрішні рухомі деталі виготовлені з сплаву з невимовим цинком марки F. Фільтр - з нержавіючої сталі, розмір комірки 0,51 мм

Технічні характеристики:

Матеріал корпусу: сплав з невловимим цинком
Швидкодія: 1,27 м3/год
Діаметр з' єднання: 1/2" (DN15)
Діапазон тиску на виході: 1-6 бар
Максимальний тиск входу: 25 атм
Максимальна робоча температура: 40 градусів
Гніздо під манометр: є
Виробник: Calleffi (Італія)
