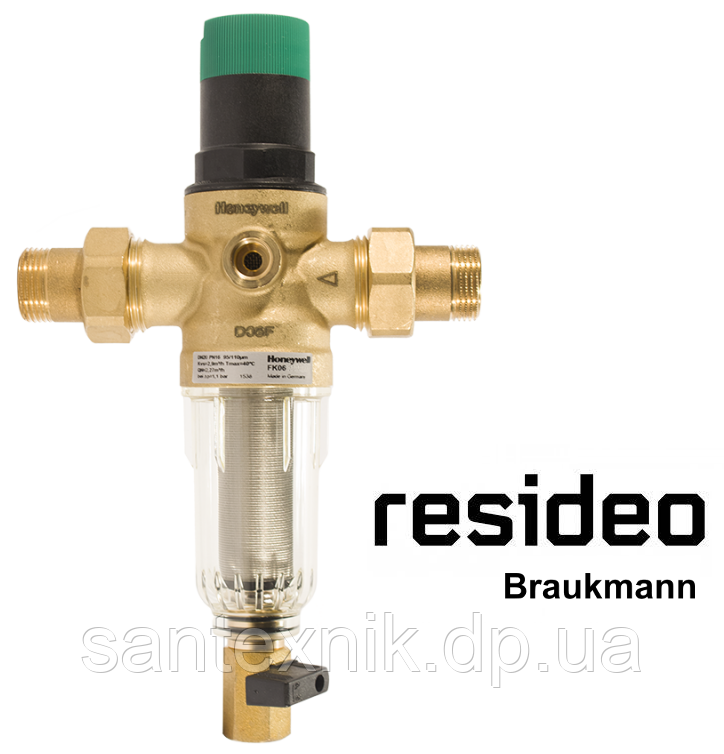

Самопромивний Механічний фільтр (Honeywell) Resideo FK06-1/2AA

Самопромивний Механічний фільтр (Honeywell) Resideo FK06-1/2AA

FK06 Honeywell забезпечує безперервне подавання фільтрованої води, запобігаючи потраплянню сторонніх тіл, як-от крупинки іржі, пісок, волокна паклі та ін. Фільтрат легко видаляється в процесі промивання. Клапан зниження тиску унеможливлює вихід із ладу обладнання внаслідок надмірного тиску та знижує споживання води.

Компактні розміри дають змогу встановити комбінований фільтр в умовах обмеженого простору.

ОСОБЛИВОСТІ

• Протестований за вимогами DIN/DVGW
• Просте збирання та настроювання вихідного тиску.
• Настроювання читається на шкалі.
• Настрочена пружина не вступає в контакт із водою.
• Картридж клапана може повністю змінюватися.
• Подавання фільтрованої води не припиняється в процесі промивання.
• Коливання вхідного тиску не впливають на вихідний тиск.
• Сітка та колба фільтра можуть змінюватися.
• Збалансоване сідло клапана.
• Перевірена та надійна конструкція.
• Відповідає вимогам KTW.

КОНСТРУКЦІЯ

• Корпуси з отворами G 1/4" під манометр з обох боків.
• Нарізного з'єднання (Версія A).
• Картридж клапана з діафрагмою та сідлом клапана.
• Пружинний стакан зі шкалою й ручкою настроювання.
• Настрочена пружина.
• Сітка фільтра тонкого очищення з колбою.
• Кульовий клапан.

ГАБАРИТНІ РОЗМІРИ:

• Номінальний діаметр, DN — 15;
• Розмір з'єднання, R — 1/2";
• L - 140 мм;
• I - 80 мм;
• H - 89 мм;
• h — 156 мм;
• D - 54 мм;
• Вага — 0,7 кг.

ТЕХНІЧНІ ДАНІ

• Середовище застосування: вода.
• Монтажне положення: горизонтальне, колбою фільтра вниз.
• Робочий тиск: максимум 16 барів.
• Діапазон настроювання вихідного тиску: 1,5-6,0 барів.
• Робоча температура: максимум 40 °C з прозорою колбою та максимум 70 °C з колбою з латуні.
• Значення Kvs — 2.5 м3/год.

МАТЕРІАЛИ

• Корпус із латуні, стійкої до вимивання цинку.
• Фітинги з латуні.
• Картридж клапана з високоякісного синтетичного матеріалу.
• Пружинний стакан зі шкалою та ручкою настроювання з високоякісного синтетичного матеріалу.
• Пружина з пружинної сталі.
• Сітка фільтра з неіржавкої сталі.
• Колба фільтра з ударостійкого синтетичного матеріалу або латуні, стійкої до вимивання цинку.
• Діафрагма з армованого NBR.
